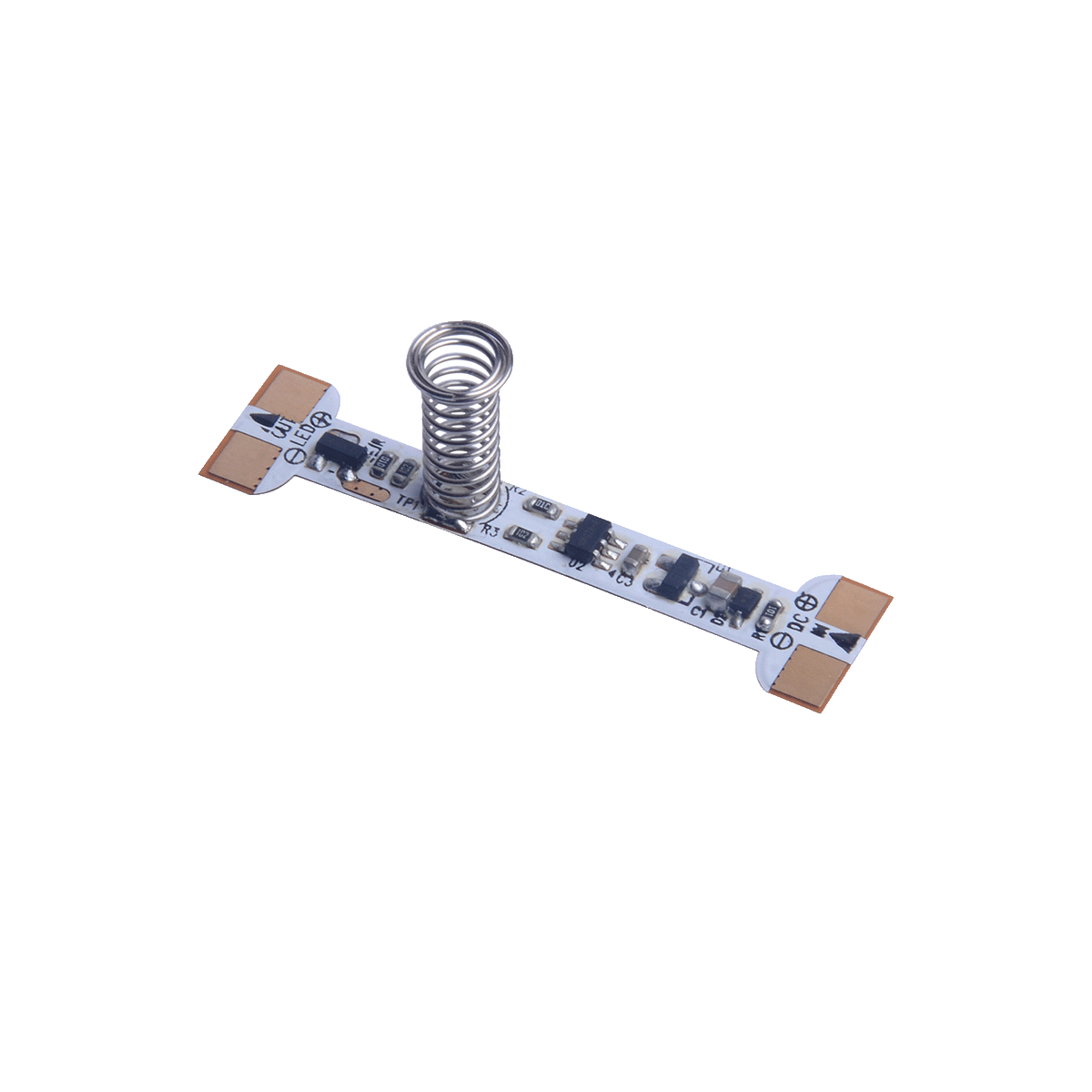

Ściemniacz dotykowy LED przeznaczony do taśm CINTA 5 mm COB, umożliwia włączanie, wyłączanie i płynną regulację jasności światła – od 5% do 100%. Pracuje w zakresie napięcia DC 5–24V, obsługując prąd do 3,5 A. Dzięki kompaktowej budowie i dwustronnemu montażowi (np. w profilu aluminiowym lub pod kloszem), jest idealny do nowoczesnych i dyskretnych instalacji oświetleniowych.

Specyfikacja techniczna

• Funkcje: włączanie/wyłączanie + ściemnianie dotykowe (płynne)

• Zakres napięcia: DC 5–24V

• Natężenie maksymalne: 3,5 A

• Regulacja jasności: 5% – 100%

• Typ taśmy: COB, monokolorowa

• Kompatybilność: tylko z taśmami LED CINTA 5 mm IP20

• Montaż: dwustronny – do listwy LED, profilu lub pod klosz

Zalety i funkcje

• Intuicyjne dotykowe sterowanie światłem

• Płynna regulacja jasności – idealna do wnętrz z różnym poziomem światła dziennego

• Bez konieczności stosowania pilota czy aplikacji

• Pasuje do profili meblowych, aluminiowych i dekoracyjnych

• Dyskretne rozwiązanie do nowoczesnych aranżacji oświetleniowych

Zastosowania

• Oświetlenie podszafkowe i blatów roboczych

• Półki, garderoby, szafy

• Meble kuchenne, łazienkowe, gabinetowe

• Projekty wymagające regulacji światła bez stosowania sterowników zewnętrznych

Dlaczego warto?

Dotykowy ściemniacz LED to proste i estetyczne rozwiązanie dla każdego, kto chce mieć pełną kontrolę nad światłem w swojej przestrzeni – bez pilotów, aplikacji czy zbędnych kabli.

Funkcje dotykowe

• Włączanie/wyłączanie: krótkie dotknięcie

• Ściemnianie: przytrzymanie przez 1 sekundę rozpoczyna cykl ściemniania (płynne zwiększanie lub zmniejszanie jasności)

• Zakres ściemniania: 5%–100%

• Zabezpieczenie czasowe: jeżeli użytkownik będzie trzymać dotyk ponad 30 sekund, wyjście zostanie wyłączone. Krótkie dotknięcie przywraca działanie.

Kompatybilność

Taśmy LED:

• Typ: elastyczne, jednokolorowe

• Szerokość: 5–10 mm

• Grubość PCB: 0,2–0,35 mm

• Rozstaw pól lutowniczych: 1,8–10 mm

Przewody:

• Przekrój: 0,22–1,32 mm²

• Typ: linka wielodrutowa

• AWG: 24–16

Profile aluminiowe:

• Wysokość maskownicy: 6–13 mm

• Materiał maskownicy: PC

• Grubość: ≤ 1 mm

• Kształt i kolor: dowolne

Warunki pracy

• Temperatura otoczenia: od -10°C do 45°C

• Środowisko pracy: wyłącznie do użytku wewnętrznego

Montaż

1. Przygotowanie taśmy LED – upewnij się, że taśma LED ma odpowiednie pole lutownicze (rozstaw 1,8–10 mm, szerokość 5–10 mm).

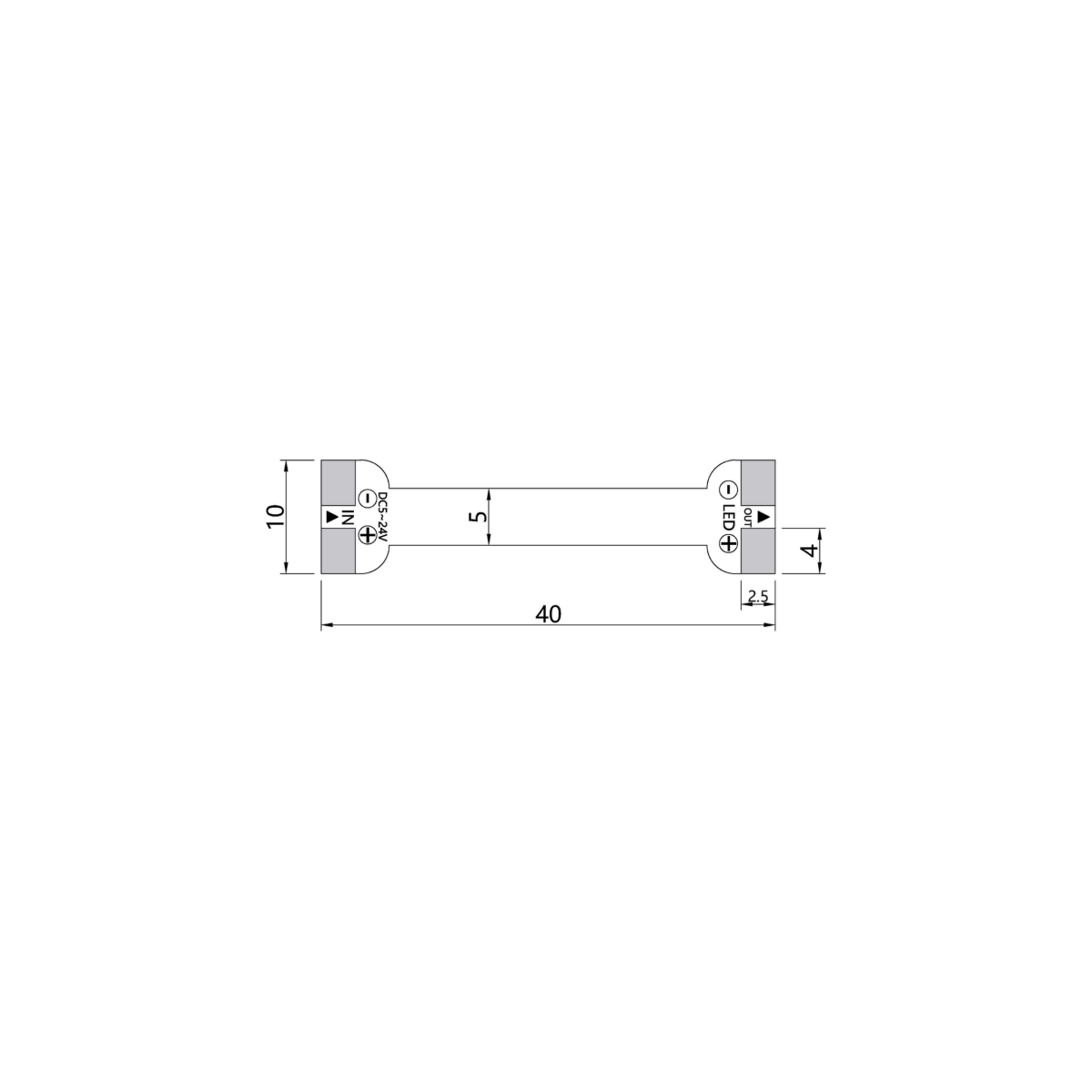

2. Przylutowanie – przylutuj taśmę do pól lutowniczych o wymiarach 4 × 2,5 mm.

3. Montaż w profilu – upewnij się, że maskownica ma wysokość 6–13 mm i grubość ≤ 1 mm.

4. Dotyk przez maskownicę – dotyk musi działać przez maskownicę z tworzywa sztucznego (PC), nawet przy grubości ≤ 1 mm.

• Maksymalne obciążenie prądowe (3.5 A) zależy od jakości przewodów oraz grubości ścieżek miedzianych PCB.

• Niebieski wskaźnik LED może być wyłączony – przytrzymaj dotyk przez 5 sekund, gdy moduł jest wyłączony.

• Produkt nie posiada fabrycznie dołączonych przewodów.
