Jak prawidłowo wymienić świetlówki LED w oprawie?

Nowoczesne tuby LED to energooszczędne zamienniki tradycyjnych świetlówek fluorescencyjnych. W przeciwieństwie do nich, świetlówki LED są zasilane jednostronnie, co oznacza, że prąd doprowadzany jest tylko do jednej strony oprawy. Aby zapewnić prawidłowe i bezpieczne działanie, niezwykle ważne jest ich prawidłowe podłączenie.

Zasilanie świetlówek LED – na co zwrócić uwagę?

Każda tuba LED ma oznaczenie, które pomaga w prawidłowym montażu:

z jednej strony znajduje się zasilanie oznaczone literami L i N – to właśnie tę stronę należy podłączyć do prądu,
druga strona świetlówki jest oznaczona napisem:
„Uwaga! Piny połączone – nie zasilać z tej strony”.

Nieprawidłowe podłączenie może spowodować uszkodzenie świetlówki, dlatego przed montażem warto sprawdzić instrukcję znajdującą się na opakowaniu produktu i dokładnie obejrzeć końcówki tuby LED.

Modernizacja starej oprawy fluorescencyjnej – czy to nadal potrzebne?

Wielu użytkowników posiada jeszcze tradycyjne oprawy świetlówkowe, które można z powodzeniem dostosować do nowoczesnych tub LED.
Takie rozwiązanie pozwala dać oprawie „drugie życie”, bez konieczności zakupu nowego oświetlenia.

Istnieją dwa sposoby modernizacji oprawy:

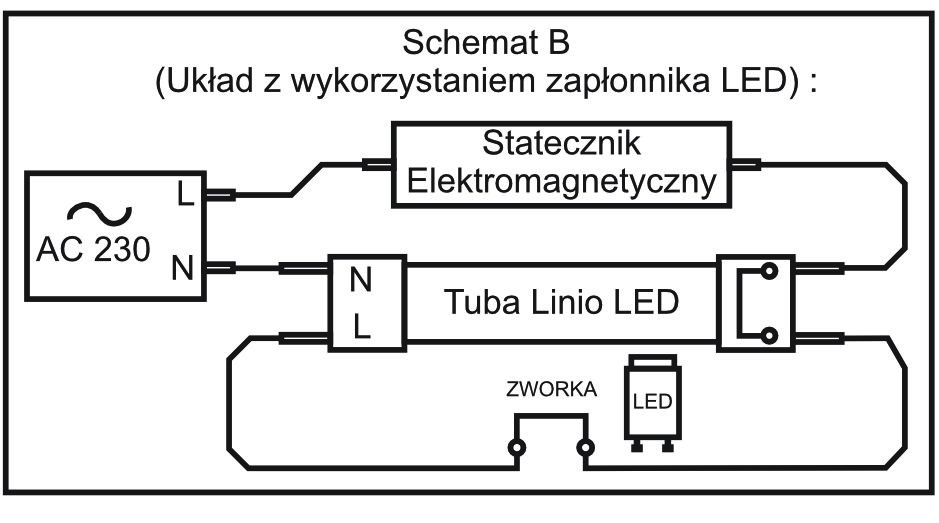

1️⃣ Wymiana startera na LED – szybka i mało inwazyjna metoda

Ten sposób można zastosować tylko wtedy, gdy oprawa ma statecznik elektromagnetyczny oraz starter świetlówkowy.
W takim przypadku wystarczy zamienić stary starter na starter LED – dołączany na życzenie klienta do każdej tuby LED typu T8.

To rozwiązanie jest proste i nie wymaga demontażu całej oprawy.
Należy jednak pamiętać, że pozostający w układzie statecznik nadal będzie pobierał niewielką ilość energii – około 1 W.
Przy większych instalacjach warto uwzględnić ten szczegół w kalkulacji oszczędności.

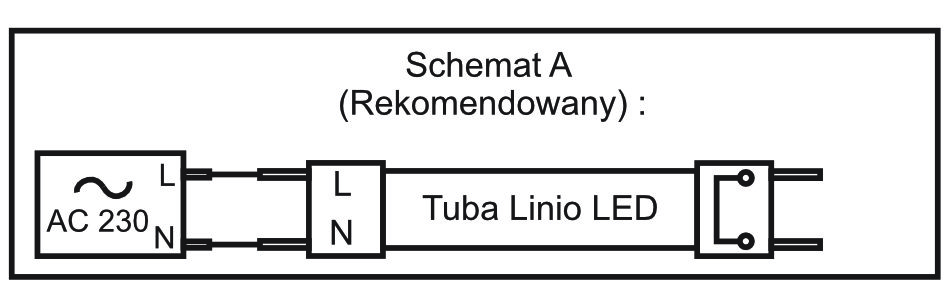

2️⃣ Uproszczenie układu zasilania – pełna modernizacja oprawy

Drugi sposób polega na bezpośrednim doprowadzeniu zasilania z kostki przyłączeniowej do gniazd świetlówkowych G13.
W tym celu należy:

zdjąć oprawę z sufitu,
odłączyć istniejące przewody od starego układu,
doprowadzić zasilanie tylko do jednej strony oprawy,
drugą stronę pozostawić bez napięcia.

W tym wariancie omija się wszystkie elementy układu zapłonowego, dzięki czemu napięcie z sieci trafia bezpośrednio do jednej strony tuby LED (oznaczonej symbolami L i N).

Druga strona, z oznaczeniem „Uwaga! Piny połączone – nie zasilać z tej strony”, powinna pozostać niepodłączona.

Zobacz, jak to zrobić krok po kroku

Wszystkie opisane czynności zostały pokazane w krótkim materiale instruktażowym.
